推瓶機

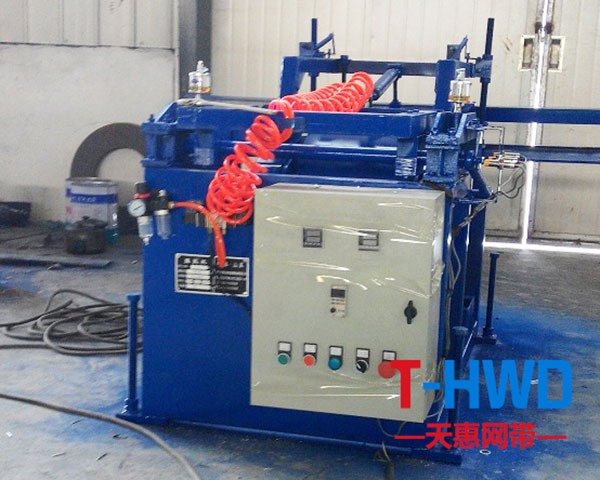

一、氣動推瓶機
氣動推瓶機主要由板鏈部分、轉盤部分、推瓶部分、上箱體、下箱體等構成。
板鏈部分包括板鏈及其傳動裝置。板鏈傳動電機經三角皮帶帶動液壓齒輪聯合變速箱，再由鏈條帶動輸瓶板鏈運轉。
轉盤部分由轉盤及其傳動裝置構成。轉盤傳動電機帶動液壓齒輪聯合變速箱，通過鏈輪、鏈條、傘齒輪使轉盤轉動。液壓齒輪聯合變速箱通過手輪可以進行無級調速。兩個電機由裝在下箱體左右兩側的兩個自動空氣斷路器控制。
推瓶部分主要由推桿升降氣缸、推瓶氣缸、行程控制螺栓及各種氣閥構成。推桿升降氣缸活塞運動可帶動推桿裝置上下移動，推瓶氣缸活塞的運動通過齒條、齒輪、曲柄、連桿使車架和推桿向前移動或后退。為了使推桿動作平穩，兩個氣缸都設有活塞終點緩沖裝置整個裝置由下箱體支承。
氣動推瓶機。當控制閥)動作時，壓縮空氣經滑閥*進入推瓶氣缸的底部，使推桿和車架向前移動，將一整排瓶子推入退火窯。當推桿移動至末端時，控制行程的螺栓與控制閥K,接觸將壓縮空氣經滑閥B送入推桿升降氣缸底部，使推桿上升。當推桿上升至末端時，EZ導管上的碰塊使滑閥B動作，于是壓縮空氣就進入推瓶氣缸的上部，使推桿和車架退回原處的上方。此時，控制閥E；伸出的活塞桿端部與行程螺栓頭相碰，控制閥F；動作，將壓縮空氣經滑閥F送入推桿升降氣缸上部，使推桿下降到原處，完成了一次推瓶循環動作。
控制閥K和擋瓶板的動作是由轉盤部分定位機構的凸輪控制的，轉盤每轉5周，凸輪旋轉1周，控制閥動作一次，完成一次推瓶動作。
二、機械傳動的推瓶機
機械傳動的推瓶機具有結構簡單、制造方便的特點。電動機通過皮帶驅動蝸輪蝸桿減速器，減速器蝸輪軸上的小齒輪與齒輪嚙合，帶動搖臂旋轉，搖臂的兩端連接著撥叉，搖臂每旋轉半周，撥叉往退火爐推瓶一次。推瓶機的連續運動使成排的制品定時推入退火爐。
